HXZ505B高精度倾角补偿式三维电子罗盘
分享到:
HXZ505B高精度倾角补偿式三维电子罗盘
编号: 2073007
型号: 电子罗盘
商城价:
0.00
市场价: 0.0
购买数量:
产品详情

HXZ505B高精度三维电子罗盘

概述

Ø 方位角精度: 0.3°0.5°

Ø 横滚角测量范围:±180°

Ø 倾角分辨率: 0.1°

Ø 倾角精度: 0.2°

Ø 尺寸: L113×W20×H20mm

Ø 宽温范围: -40℃+85℃

Ø 标准RS232/RS485/TTL输出接口

产品介绍

HXZ505B是一款高精度三维罗盘仪,长条形体积,宽度仅有1.6CM。过到IP67防水等级,更适合钻井测量.它采用先进的硬铁和软铁校准算法,使其横滚角在360°的任何工具面都仍然能提供高精度的航向信息.它具有小型和低功耗的特点,更适合于当今的小型化敏感测量系统.
HXZ505B集成了专利的三轴磁通门技术,通过中央处理器实时解算航向数据,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿,属于高性能、高稳定性的军工级产品, HXZ505B 体积小、功耗低,在天线稳固、车辆、系统集成等众多领域得到广泛应用。

产品性能指标

HXZ505B性能参数指标

罗盘航向参数

最佳航向精度

0.3° 倾斜<10°

1.0° 倾斜<180°

分辨率

0.1°

罗盘倾角参数

俯仰精度

0.1°<15°(测量范围)

0.1°<30°(测量范围)

0.1°<60°(测量范围)

0.2°<90°(测量范围)

俯仰倾斜范围

±85°

横滚精度

0.1°<15°(测量范围)

0.1°<30°(测量范围)

0.1°<60°(测量范围)

0.2°<180°(测量范围)

横滚倾斜范围

±180°

分辨率

0.1°

校准

硬铁校准

软铁校准

磁场干扰校准方法

24(三维校准)

物理特性

尺寸

L113×W20×H20mm

重量

20

RS-232/RS485/TTL接口连接器

5PIN航空插头

接口特性

启动延迟

<50毫秒

最大输出速率

20Hz/s

通信速率

240019200baud

输出格式

二进制高性能协议

电源

供电电压

(默认)直流+5V

(定制)直流936V

电流(最大)

20mA

理想模式

18mA

休眠模式

TBD

环境

操作范围

-40℃+85℃

储存温度

-40℃+100℃

抗振性能

2500g

电磁兼容性

依照EN61000GBT17626

平均无故障工作时间MTBF

≥40000小时/

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴和同(半正弦波)

抗振动

10grms101000Hz

重量

80g(不含电缆线)

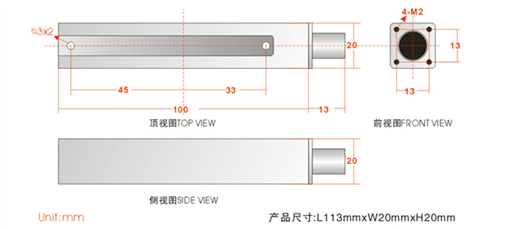

产品尺寸图

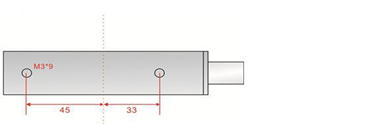

安装尺寸图

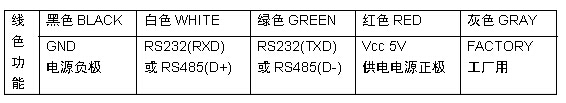

产品电气连接

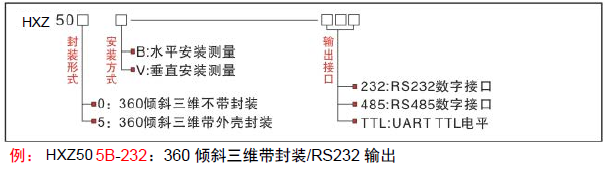

产品订购信息
