产品详情
SXZ620B高精度手持报警寻北仪
分享到:
SXZ620B高精度手持报警寻北仪
编号: 2073001
型号: 电子罗盘
商城价:
0.00
市场价: 0.0
购买数量:
产品详情

SXZ620B高精度手持报警寻北仪

概述

Ø 方位角精度: 0.3°

Ø 倾角补偿范围:±85°

Ø 方位角测量范围: 360°

Ø 倾角精度: 0.1°

Ø 尺寸: L113×W20×H20mm

Ø RS232RS485串口数据同步输出(可选)

Ø 多元化组合方式(外接三维罗盘可选)

产品介绍

XZ-NF620B是我司针对卫星搜索行业推出新型的一款三维全姿态(罗盘寻北仪),产品应用美国的磁通门技术,应用先进的硬铁和软铁校准算法,使其在倾斜360°的状态仍然能提供高精度的航向信息,在产品倾斜达到360 度时仍能准确显示方向角,找出相对应航向位置。XZ-NF620B属于手持数显仪器,并且可以将三维数据远程传输到电脑,通过瑞芬上位机软件进行同步监测和保存数据(此功能属选配)。产品集成设计俯仰、横滚、方位角度报警提示功能,如设定方位角0度为报警点,当产品转到0 度位置时,将会驱动蜂鸣器报警,人性化提醒操作人员使用。还可通过手动按钮实现磁偏角设置和磁场校准等功能。
XZ-NF620B显示屏采用工业宽温数码蓝管,内置高容量可充电电池,电池使用寿命达1 万次以上(电弱时报警功能),可使用220V 可插拔式充电,方便快捷。

产品性能指标

SXZ620B性能参数指标

罗盘航向参数

H轴航向精度

0.3°0.5°

分辨率

0.1°

重复性

0.1°

罗盘倾斜参数

X轴俯仰精度

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

0.4°<85°(测量范围)

X轴俯仰倾斜范围

±85°

Y轴横滚精度

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

0.4°<360°(测量范围)

Y轴横滚倾斜范围

±180°

分辨率

0.1°

校准

硬铁校准

软铁校准

物理特性

尺寸

L125mmxW67mmxH28mm

重量

120

可选装RS-232 数据输出

工业可插拔连接器5

接口特性

启动延迟

<50毫秒

最大采样速率

20Hz/s

通信速率

240019200baud

输出格式

二进制高性能协议

电源

支持电压

内置直流电池工作24小时

外部直流12V供电(选配)

电流(最大)

40mA

理想模式

20mA

休眠模式

TBD

环境

操作范围

-20℃+80℃

储存温度

-40℃+100℃

抗振性能

3000g

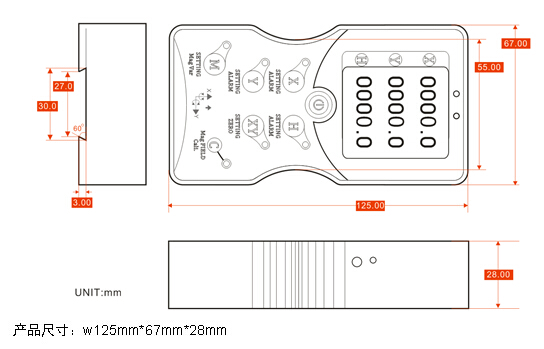

产品尺寸图

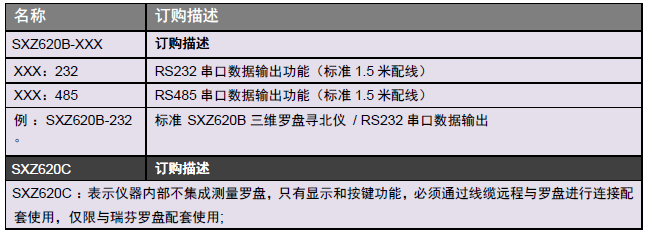

产品订购信息
